全自动深腔楔键合机

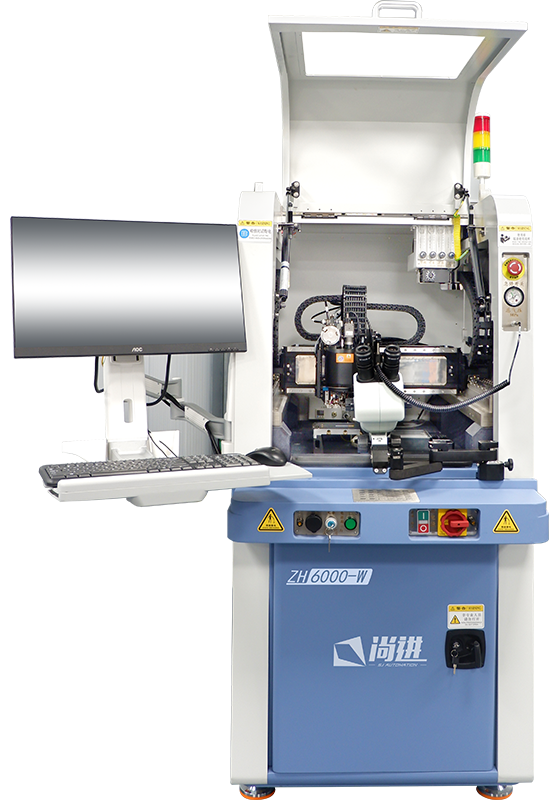

ZH6000-W
产品特点：
- 大范围焊接区域
- 实时变形量监控
- 实时超声能量监控
- 压电超声马达尾丝控制机构
- 19mm、25mm劈刀适应能力
- 定长、定高弧形控制能力
- 高清键合头维护图像辅助工具
性能升级：
- 丰富的弧形支持
- 专利级高精度图像扫描技术
- 多种物料系统适配
- 新一代智能图形操作系统
技术参数
| 适用范围 | 分立器件、微波组件、激光器、光通讯器件、传感器、MEMS、声表器件、RF模块、功率器件等 |
|---|---|
| 焊线精度 | ±3μm@3sigma |
| 焊线区域 | X向305mm，Y向457mm，±220°旋转范围 |
| 超声波范围 | 0~4W控制精度，阶梯柔性施加能力 |
| 弧线控制 | 完全可编程 |
| 腔深范围 | 最大16mm |
| 焊线种类 | 金线(18~75μm)、铝线(18~75μm)、 金带(12.7×50μm~25.4×300μm),部分合金线 |
|---|---|
| 键合力 | 0~220g |
| 劈刀长度 | 19mm、25mm |
| 焊线速度 | ≥5 wires/s |
| 操作系统 | Windows |
| 设备净重 | 1.2T |
安装要求
| 输入电压 | 220V±10%@50~60Hz |
|---|---|
| 额定功率 | 2KW |
| 压缩空气要求 | ≥0.35MPa |
|---|---|
| 占地面积 | ≤1000 x 1500 x 1700mm(宽*深*高） |
