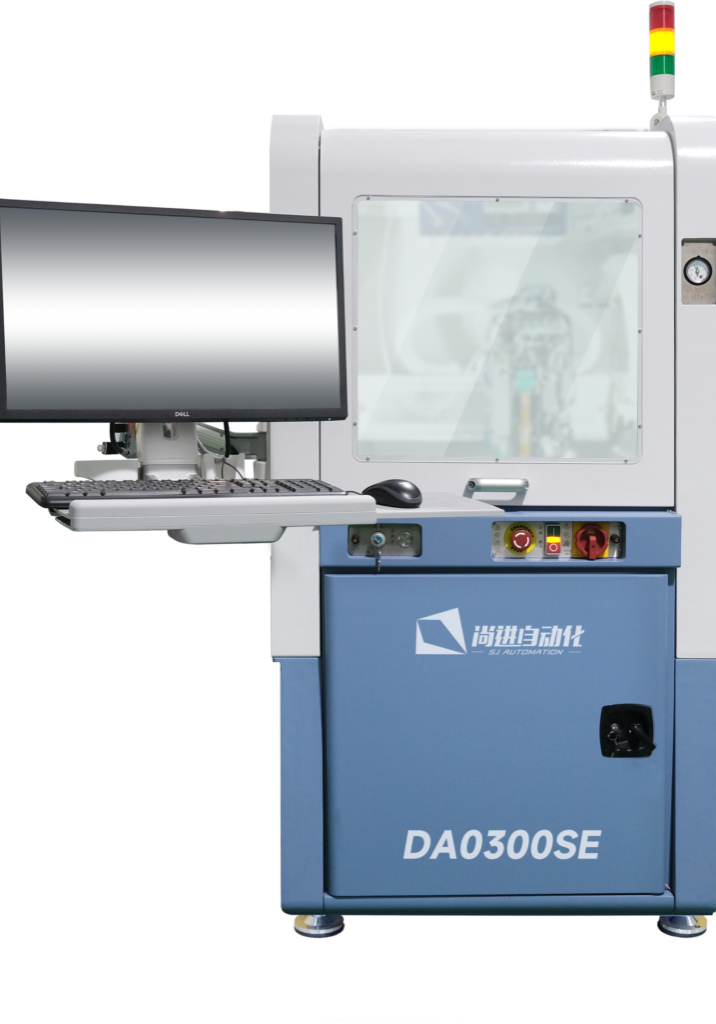

高精度点胶贴片一体机
DA0300SE
产品特点：
1、支持柔性多基准贴片
2、高精度力控，精度达±1g
3、中转台辅助高精度定位功能(选配)
4、上下视觉高精度定位功能
5、流水线作业，工作台模式可选
6、快速高精度水平旋转换头
7、工艺流程灵活，支持工序自由组合，允许单独禁用 一体式在线接触式测高，支持点胶针头测高
8、多种常用预图案点胶，支持自定义点胶图案及图案叠加(选配)
9、多种PR识别方式（模板匹配、边界定位、基准图形定位、几何中心定位等）
技术参数
| 位置精度 | ±3μm@3sigma |
|---|---|
| 角度精度 | ±0.15°@3sigma |
| 测高精度 | ±1μm |
| 力控精度 | ±1g |
| 运动行程 | X=386mm，Y=716mm，Z=50mm |
| 芯片尺寸 | 最小0.2mm x 0.2mm，最大7mm x 7mm |
| 华夫盒/凝胶盒尺寸 | 2英寸，兼容4英寸 |
| 华夫盒/凝胶盒数量 | 2英寸22个，或者2英寸14个，4英寸2个 |
| 力控精度 | ±1g |
| 吸嘴数量 | 12（含测高） |
|---|---|
| 测高方式 | 接触式 |
| 点胶阀 | 武藏精密气动控制阀SUPER ΣCMIII |
| 胶水类型 | 环氧 |
| 胶管尺寸 | 3cc、5cc、10cc |
| 最小胶斑直径 | ∅0.25mm |
| 键合力 | 10～600ｇ |
| UPH | 1200（仅贴片） |
| 操作系统 | Windows |
安装要求
| 输入电压 | 220V±10%@50/60Hz |
|---|---|
| 额定功率 | 1KW |
| 占地面积 | 970mm x 1570mm x 2040mm(宽*深*高） |
| 压缩空气要求 | 0.4 ~ 0.6MPa |
|---|---|
| 真空管道压力 | ≤ -85kPa |
| 设备净重 | 1.3T |
